Trucs et astuces pour la construction des automates

Page commencée le 24 septembre 2010,

Bague d' arrêt économique.

Les bagues d' arrêt pour les petits diamètres (moins de 4mm) sont chères et difficiles a trouver.(Une bonne piste: les fournisseurs de modélisme avion sur le Net). On peut se dépanner comme ça:

Bobiner quelques tours de corde a piano ou de fil de fer un peu "sec" sur une tige de diamètre légèrement inférieur au diamètre désiré:



truc 1 pour automates

Ici une corde à piano de 0.8 sur une tige de 3.3 mm pour 3.5 mm utile.

Couper les extrémités pour obtenir ceci:

truc 1 pour automates 1



Il suffit alors de desserrer le ressort pour l' enfiler sur l' axe a l' endroit désiré , où il va se bloquer tout seul.

truc 1 pour automates 3



truc 1 pour automates 4



La même idée était utilisée dans les phonos 78 tours à ressort pour servir de roue libre à la manivelle de remontage:

truc 1 pour automates 5

Un ressort C serre légèrement un arbre B . Il a une extrémité A qui est maintenue. Dans ce cas en tournant l' arbre dans un sens, le ressort se desserre et l' arbre peut tourner; Dans l' autre sens le ressort se serre et l' arbre est bloqué très énergiquement! Ce système très efficace peut servir a toutes sortes de choses. On peut aussi utiliser la même idée pour construire un limiteur de couple.





Retour au haut de la page       Retour a l' accueil





Trouver des moteurs a ressort :

Une question que l' on me pose très souvent. quelques pistes:

Retour au haut de la page       Retour a l' accueil





Des outils fabuleux:



des outils indispensables pour fabriquer et réparer les mécanismes:

Les pinces a trois doigts:

Pinces 3 doigts



Les trois pinces de gauche sont anciennes. Celle de droite est vendue chez Pouget-Pellerin à Paris sous le nom de "pince à cintrer les corps de bagues". Ces pinces sont extrêmement pratiques pour former des pièces en fil, voir comment j' ai torturé celui de la photo. Elles permettent aussi de régler la forme et la longueur de ces pièces sans les démonter. Cette vue d' une mâchoire permet de comprendre comment!



Machoire_3_doigts





La pince à former les anneaux:

Pince à former les anneaux



Cette pince permet de réaliser des anneaux en bout ou au milieu de tiges métalliques. Elle provient de chez Selfor Plus, voir sur ma page de liens mon carnet d' adresses à Paris. Ils ont probablement aussi l' outil suivant:

Le tire et pousse ressort:

tire et pousse ressort



Il permet de mettre en place et déposer les ressorts. Il y a toutes sortes de versions sur lesquelles on peut tomber en chinant, ne pas hésiter à sauter dessus.

Des outils à placer les vis:

deux outils aux vis



Aller installer les vis dans des endroits inaccessibles au bout d' un long tournevis a toujours été un problème difficile. Ces deux outils anciens fonctionnant sur le même principe font merveille (pour les vis à tête fendue). Il existe plein d' autres systèmes (par exemple Facom en fabrique toujours) mais je préfère celui-la!



embou a poser les vis embout de l'outil a poser les vis







Retour au haut de la page       Retour a l' accueil





Fabrication de ressorts avec un tour à fileter:



Évidemment il faut avoir un tour, mais dans la quantité de montages que l' on peut trouver sur le web c' est le plus efficace et performant (à ce jour et à mon avis), il permet de fabriquer des ressors vraiment serrés sans que la tige qui sert de "moule" ne plie. Je me suis permis de capturer une image sur Youtube pour renvoyer à la vidéo.





fabrication de ressorts





J' ai immédiatement testé pour fabriquer des ressorts à des cotes "impériales" introuvables.

Merci Alexandr! Par ailleurs les Russes postent énormément de vidéos géniales sur la mécanique et l' usinage! Merci à eux!



Axes et tringles économiques



Étant donné la disparition de tous les quincailliers, il est de plus en plus difficile de se procurer de la tige d' acier , de bonne qualité et en petits diamètres.

Par contre ces tiges d' un prix modique se trouvent facilement, en grande surface de bricolage, chez les fournisseurs de plomberie, fournisseurs industriels, et évidemment fournisseurs pour soudeurs.

Il s' agit de tiges d' acier cuivré qui malheureusement n' ont pas de nom vraiment fixé. Se fabriquent en diamètres de 1 à 4mm. Leur usage normal est leur nom: Métal d' apport pour soudure autogène des aciers .



Un exemple trouvé en gsb: (Sur l' étiquette on ne précise pas qu' il s' agit d' acier )



tiges pour automates



Chez Leroy m le nom est encore plus fantaisiste: brasures acier / cuivre !

Chez les fournisseurs industriels chaque fabricant a son petit nom: Nevax 100, Rothenberger Rolot 605 , Gazofer cuivré....

Intérêt:

Très bon marché.

Des tiges bien droites, en GSB de longueur 50cm mais chez les fournisseurs industriels 1 mètre.

Acier correct mais facile à former.

Comme c' est cuivré, soudable à l' étain sans préparation mais attention, la couche de cuivre n' est pas très adhérente, en tenir compte!

Quantité d' usages possibles, par exemple la fabrication des abat-jours!



Retour au haut de la page       Retour a l' accueil



"Dominos" en tant qu’éléments mécaniques polyvalents et bon marché.





Une traduction anglaise de ce petit article a été publiée dans l' exemplaire Jan-Feb 2020 de l' excellent automatamagazine !



Dominos est l' ancien nom des barrettes de connexion dit aussi borniers, à cause de leur ressemblance à de véritables dominos dans les temps anciens ou ils étaient fabriqués en porcelaine.



Maintenant ça ressemble à ça::

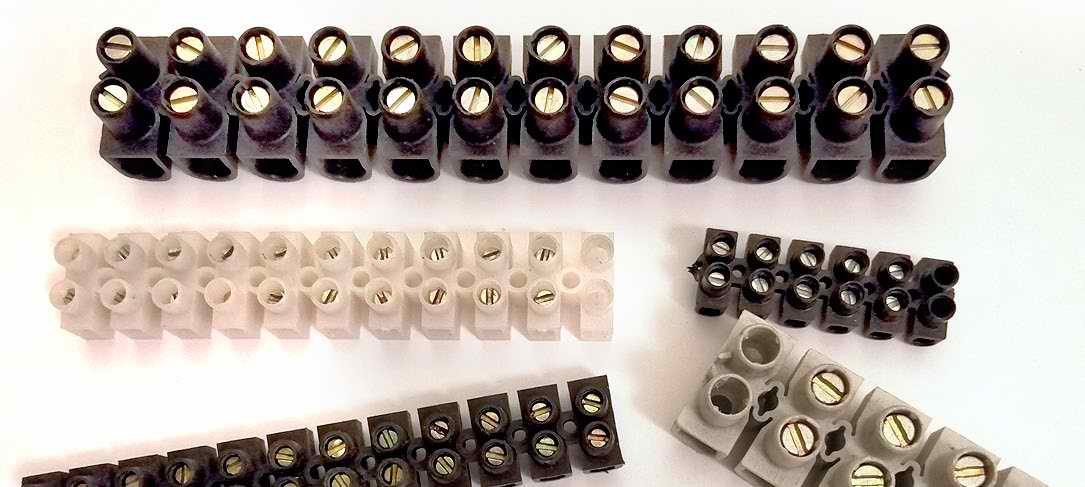

borniers



Un vieux truc !

Ces borniers plastiques cachent un élément en laiton très utile qui peut servir à toutes sortes de choses. En plus il en existe dans une grande variété de diamètres. A l’achat il faut vérifier que la partie métallique est bien en laiton et non, comme souvent, en tôle pliée ou dans un alliage inconnu.

Elements_mecaniques

On peut les couper en deux à l’aide d’une scie à métaux à lame fine pour obtenir deux petites bagues d’arrêt, comme dans l' image ci-dessus. C’est plus facile de couper en même temps le corps en plastique, surtout pour les petits modèles!



Scier


Du fait que c’est en laiton on peut les souder à l’étain à d’autres pièces en laiton, en fer blanc (ou même en fer avec un bon flux.). Ici un exemple d' usage extensif pour mon automate "La vraie vie"



Automate_La_vraie_vie


Si les vis sont inesthétiques, on peut leur couper la tête et y faire une fente d’un trait de scie ! Exemple:



Couper_une_fente_de_vis

Usages possibles:

Entiers: raccorder des tiges, des câbles, des tiges avec des câbles, servir de serre-câbles.

Coupés en deux : tous les usages des bagues d' arret.





Retour au haut de la page       Retour a l' accueil
