Ce texte a été publié en anglais dans l' excellente revue automatamagazine ! dans l' exemplaire January • February 2021
Un ressort C serre légèrement un arbre B . Il a une extrémité A qui est maintenue. Dans ce cas en tournant l' arbre dans un sens, le ressort se desserre et l' arbre peut tourner; Dans l' autre sens le ressort se serre et l' arbre est bloqué très énergiquement! Ce système très efficace peut servir à toutes sortes de choses. On peut aussi utiliser la même idée pour construire un limiteur de couple.
Cette idée était utilisée dans les vieux tourne-disques 78 tours pour servir de roue libre à la manivelle de remontage. Il y avait plusieurs avantages : bon marché, très solide et de plus silencieux pour pouvoir remonter le ressort en cas de faiblesse pendant l’audition !
En voila un exemple:

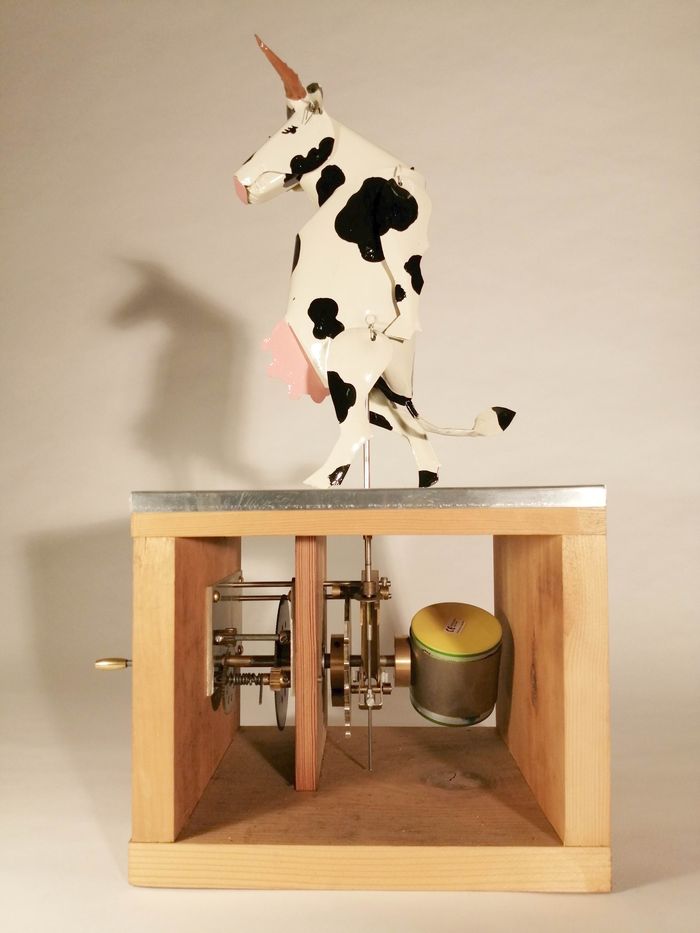

J’ai utilisé ce système pour un de mes automates, la vache très joyeuse, dont il y a une vidéo ICI et une page sur la fabrication LA .
Pour ce mécanisme il faut tourner la manivelle dans le bon sens sinon
le suiveur de came se bloque et en forçant on pourrait détruire
quelque chose. J’ai donc sécurisé le mécanisme avec
le système de ressort.
J’ai bobiné quelques tours de corde à piano sur une tige
de diamètre légèrement inférieur au diamètre
de la manivelle , j,ai laissé les deux extrémités droites,
l’une actionne le mécanisme et l’autre ne sert que d’aide
pour desserrer le ressort pour l’installer. La manivelle actionne un engrenage
qui est fou sur son axe et qui a un doigt qui se pose sur l’extrémité
du ressort. En tournant dans le bon sens, le ressort se bloque et le mécanisme
est entraîné. En tournant dans le mauvais sens, le suiveur de came
se bloque, et le ressort agit alors comme un limiteur de couple. On peut tourner
le manivelle, qui devient dure, mais rien ne se passe !
Il
y a une vidéo de ce système en fonctionnement
