Comment j' ai construit certains de mes automates (3) ?
Le défilé underwood !





(pour les autres pages, voir ici)

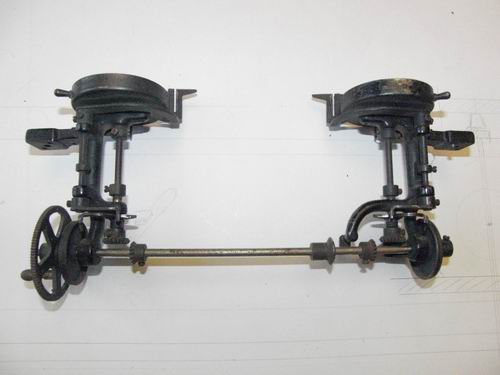

Il y a bien longtemps on m' avait donné un carton plein de pièces de machines à écrire ayant appartenu à un réparateur. J'y avais trouvé ce mécanisme qui sert à faire défiler le ruban encreur devant le papier. Je pense que le réparateur l' avait gardé parce que c' est un joli mécanisme. Je me souviens du bruit que ça fait quand on rembobine le ruban pour le changer .J' ai depuis eu l' idée de le réutiliser pour entendre ce petit bruit à nouveau, et pour rendre hommage à ces belles machines:





Mécanisme ancien

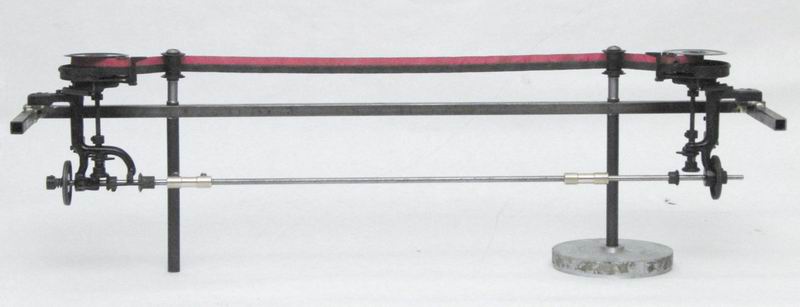

Un jour m' est venu l' idée que j' ai illustrée en haut de page. J' ai donc commencé par donner un peu de largeur au mécanisme pour que mes petits personnages aient la place de s' ébattre!



Mécanisme modifié

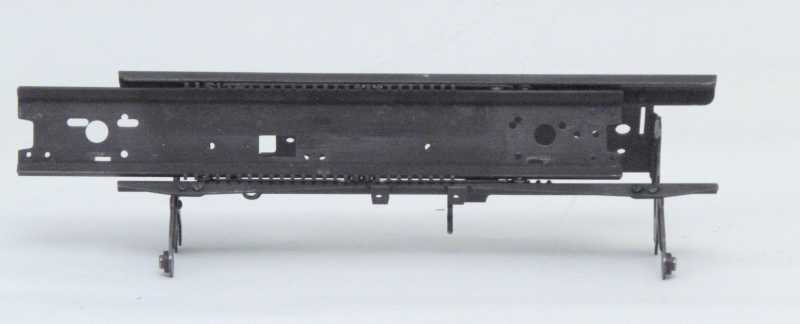

J' avais pensé faire simplement coulisser mes personnages sur un rail. Aux premiers essais il apparaît que ce mécanisme n' aucune force . Je suis donc obligé d' avoir recours à ce chariot à roulement à billes provenant d' une petite machine Underwood que j' ai désossée:



Chariot

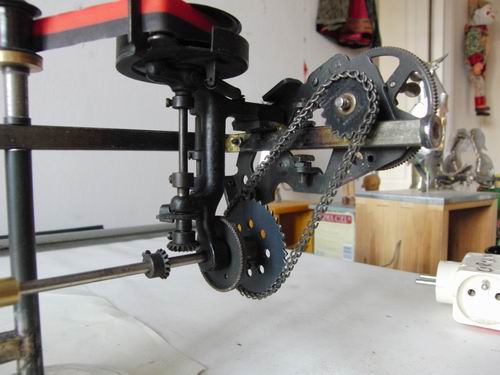

Il me faut aussi construire une démultiplication pour l' entraînement, car le mécanisme d' origine enroule le ruban beaucoup trop vite. Je réalise ça avec des pièces récupérées aussi dans les débris de la petite Underwood et une chaîne Galle Meccano, j' ai même trouvé des pignons noirs d' origine!





entrainement

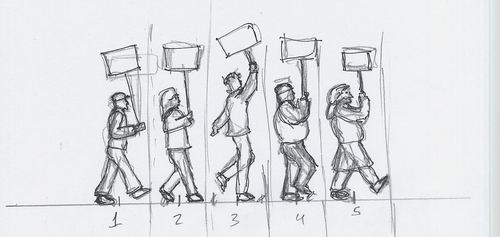

Il reste à dessiner et découper les personnages





Dessin personnages

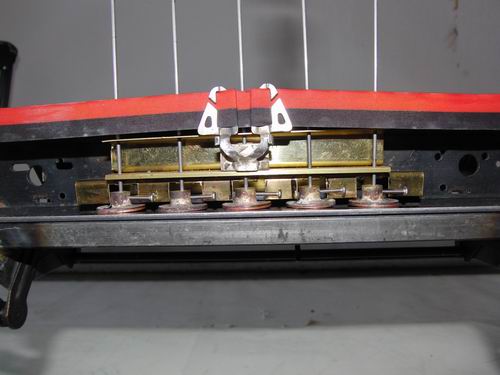

Le mécanisme qui les fera se retourner, j' ai utilisé des vieux pfennings pour faire les cames:





Retournement

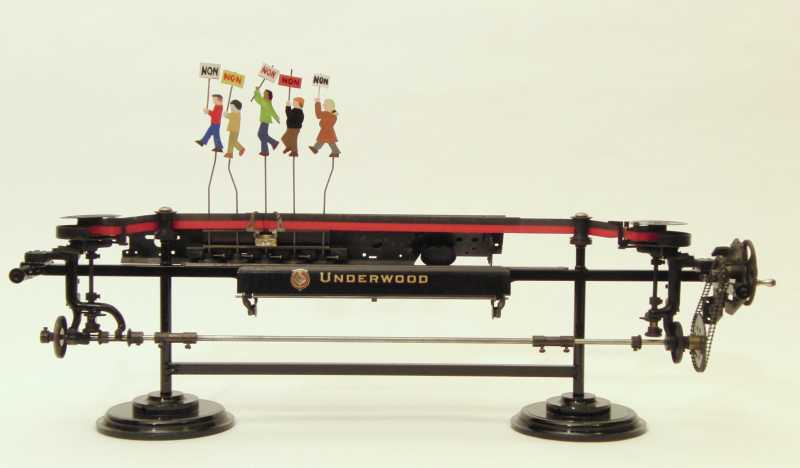

Il ne reste plus que quelques détails: tourner les supports, patiner les pièces métalliques qui resteront nues , laquer les autres en noir, j' ai aussi recyclé deux plaques de la vieille Underwood avec leurs fantastiques décalcomanies, il y en a une derrière qu' on ne voit pas. cliquer sur l' image suivante pour voir la vidéo sur Viméo!





Automate defile









(pour les autres pages sur la construction des automates, voir ici)
